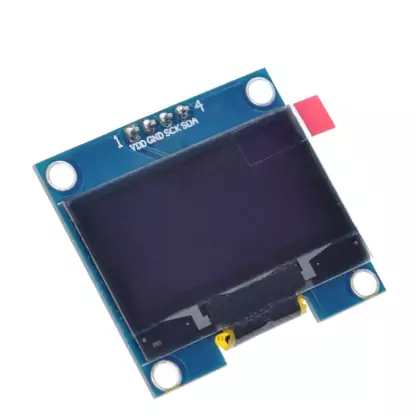

1,3" OLED Display 128x64 Pixel (verschiedene Farben) SSH1106

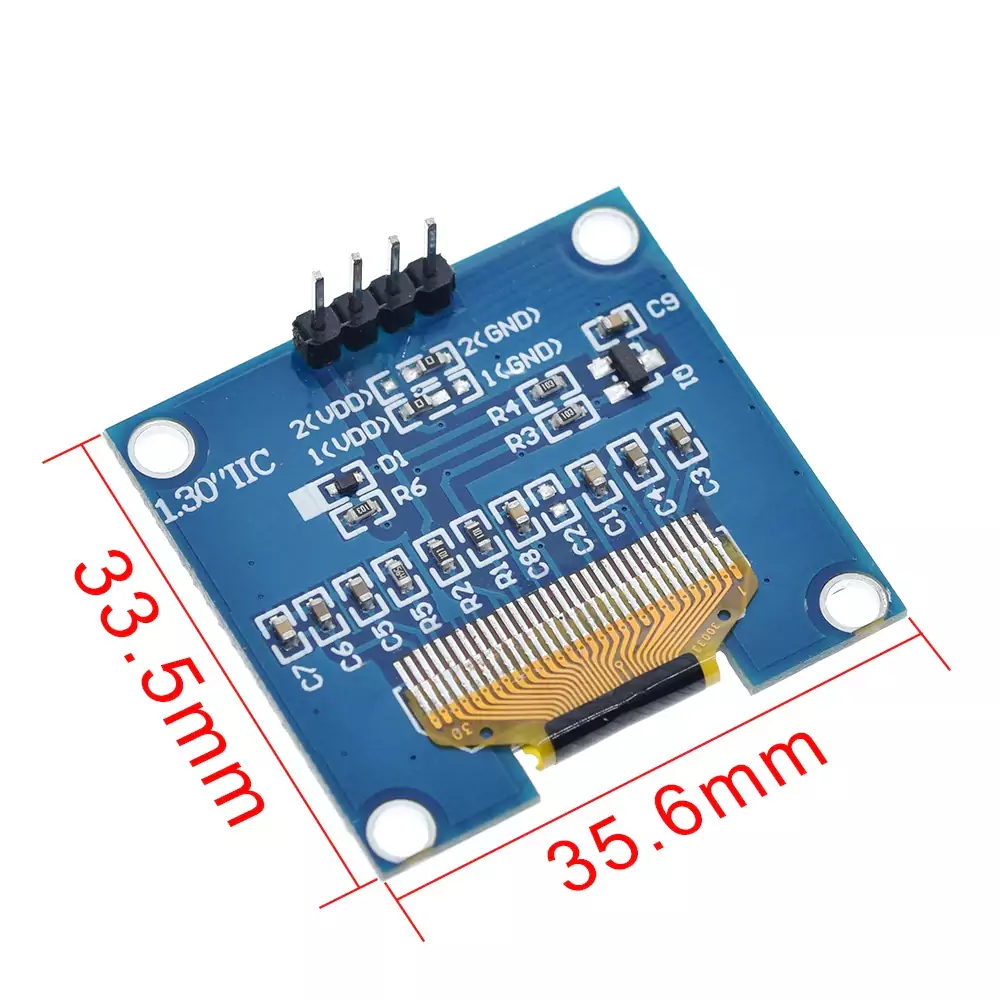

1,3" OLED Display 128x64 Pixel (verschiedene Farben) SSH1106 – Bild 2

1,3″ OLED Display 128×64 Pixel (verschiedene Farben) SSH1106

5,99 € inkl. MwSt.

Größe	35,6 × 33,5 × 4,3 mm
Displaygröße	1,3"
Display-Farbe	weiß, blau
Auflösung	128 x 64 Px.
Betriebsspannung	3,0V bis 5,0V
Schnittstellen	I²C, SPI
Chipsatz	SSH1106

Artikelnummer: n. a. Kategorie: Displays Schlagwörter: Display, OLED

Beschreibung

Das 1,3″ OLED Display wird per I2C/IIC mit einem Arduino oder Raspberry Pi verbunden. Durch seine hohe Auflösung von 128×64 Pixeln stellt es Schrift oder kleinere Grafiken sehr scharf dar. Die niedrige Leistungsaufnahme ermöglicht einen langen Betrieb auch per Batterie.

Die PIN-Leiste (4 PINs) ist bereits aufgelötet.

Hinweise zur Inbetriebnahme

Die I2C-Adresse ist 0x3c
Verwenden Sie zum Einstieg die Arduino-Library „Adafruit SH110X“, diese enthält den Beispiel-Sketch „SH1106_128x64_i2c_QTPY“ zum Funktionstest
Verbinden Sie die Pins wie folgt (hier am Beispiel eines Arduino Uno):
- VDD –> 5V
- GND –> GND
- SCK –> SCL
- SDA –> SDA
  (Die beiden letzten Pins finden Sie auf dem Arduino Uno neben dem Reset-Knopf, ggf. ist die Beschriftung auf der Unterseite zu finden.)

Lieferumfang

1x OLED Display

Zusätzliche Information

Größe	35,6 × 33,5 × 4,3 mm
Displaygröße	1,3"
Display-Farbe	weiß, blau
Auflösung	128 x 64 Px.
Betriebsspannung	3,0V bis 5,0V
Schnittstellen	I²C, SPI
Chipsatz	SSH1106
