Beschreibung

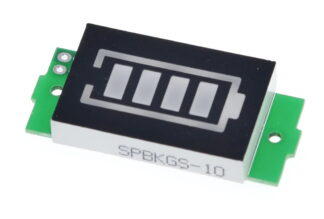

Mit diesem Anzeigemodul können Sie den Ladezustand Ihrer Lithium-Batterien einfach darstellen. Die Anzeige hat vier Segmente (grün oder blau, je nach ausgewählter Artikelvariante) für die Anzeige von 25, 50, 75 und 100%. Außerdem werden die Balken von einem roten Rahmen umschlossen. Dieser leuchtet bei jedem Ladezustand; bei einem Ladezustand von unter 25% werden keine grünen/blauen Balken angezeigt, sondern nur der rote Rahmen.
Sie können bis zu 8 Batterien messen: Schalten Sie die Batterien in Reihe und verbinden Sie sie mit den Plus- und Minus-Polen auf dem Modul. Verlöten Sie außerdem die Pins mit der entsprechenden Anzahl der Batterien: Bei einer Batterie bilden Sie eine Lötbrücke bei S1, bei 8 Batterien bei S8.
Die Anzeigen folgen der gemessenen Ladespannung:
| Anzahl | 25% | 50% | 75% | 100% |
|---|---|---|---|---|
| S1 | 3,3V | 3,5V | 3,7V | 3,9V |
| S2 | 6,6V | 7,0V | 7,4V | 7,8V |
| S3 | 9,9V | 10,5V | 11,1V | 11,7V |
| S4 | 13,2V | 14,0V | 14,8V | 15,6V |
| S5 | 16,5V | 17,5V | 18,5V | 19,5V |
| S6 | 19,8V | 21,0V | 22,2V | 23,4V |
| S7 | 23,1V | 24,5V | 25,9V | 27,3V |
| S8 | 26,4V | 28,0V | 29,6V | 31,2V |
Lieferumfang
- 1x Anzeigemodul
