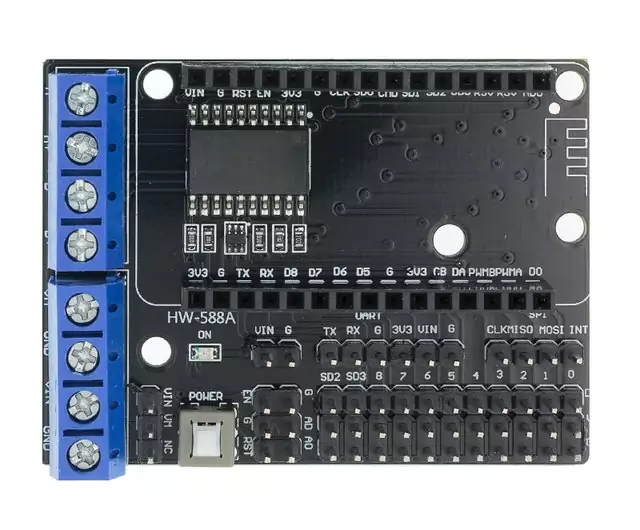

Erweiterung für NodeMCU Development Boards zur Steuerung von Motoren
| Größe | 58 × 43 × 16,5 mm |
|---|---|
| Motorspannung (VM) | DC 4,5V – 36V, kann separat versorgt werden |
| Controllerspannung (VIN) | DC 4,5 – 9V, kann separat versorgt werden |
| Short-circuit sub | Durch Verbinden von VM und VIN kann das Board und der Motor mit der gleichen Spannung versorgt werden (4,5V bis 9V). |
| Logikstrom | ≤60mA (Vi = L), ≤22mA (Vi = H) |
| Arbeitsstrom Antrieb | ≤1,2A |
| Maximale Verlustleistung | 4 W (T = 90 ƒ) |
| Steuersignal-Eingangspegel | High: 2,3 V ≤ VIH ≤ VIN, Low: -0,3 V ≤ VIL ≤ 1,5 V |
| Betriebstemperatur | -25 bis +125°C |
| Treiber | H-Brückentreiber L293D |
| Steueranschluss | D1, D3 (A-Motor), D2, D4 (B-Motor) |
| Schalter | Ein-/Ausschalter auf dem Board |
Lieferzeit: 2-4 Werktage
Vorrätig

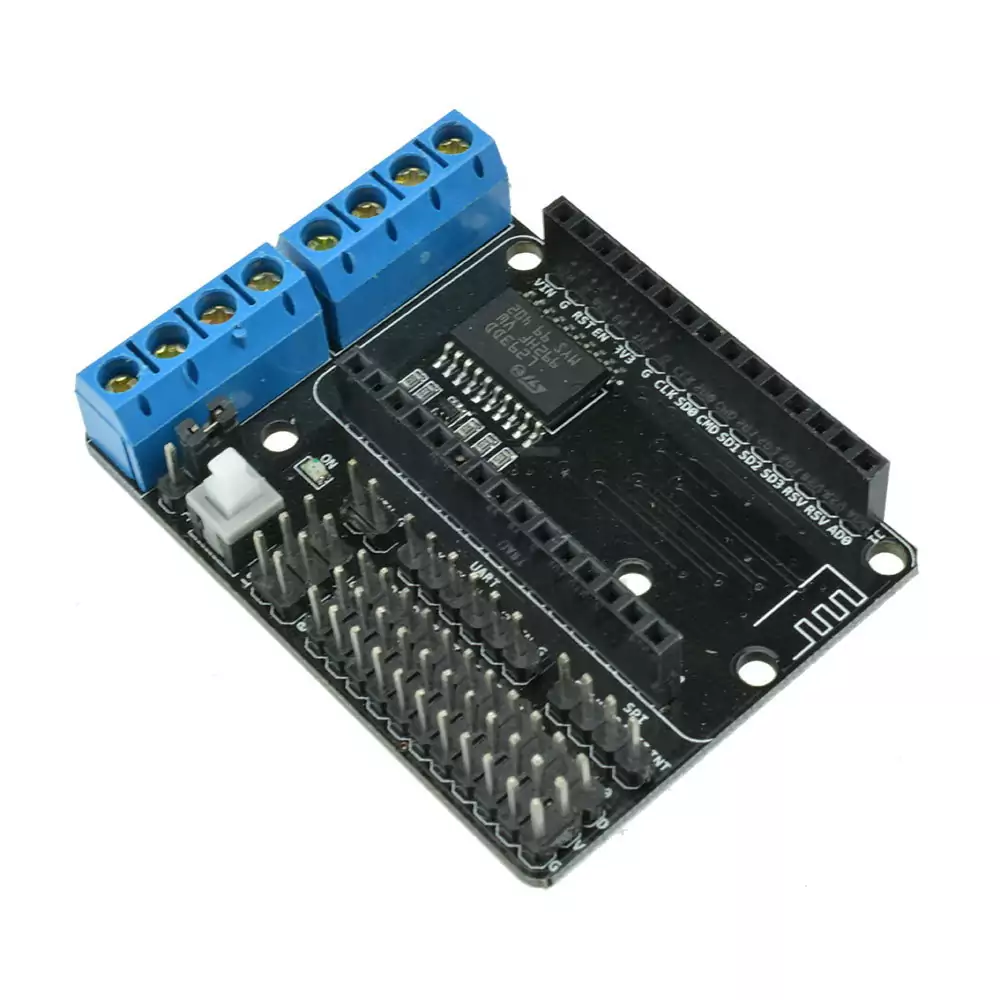

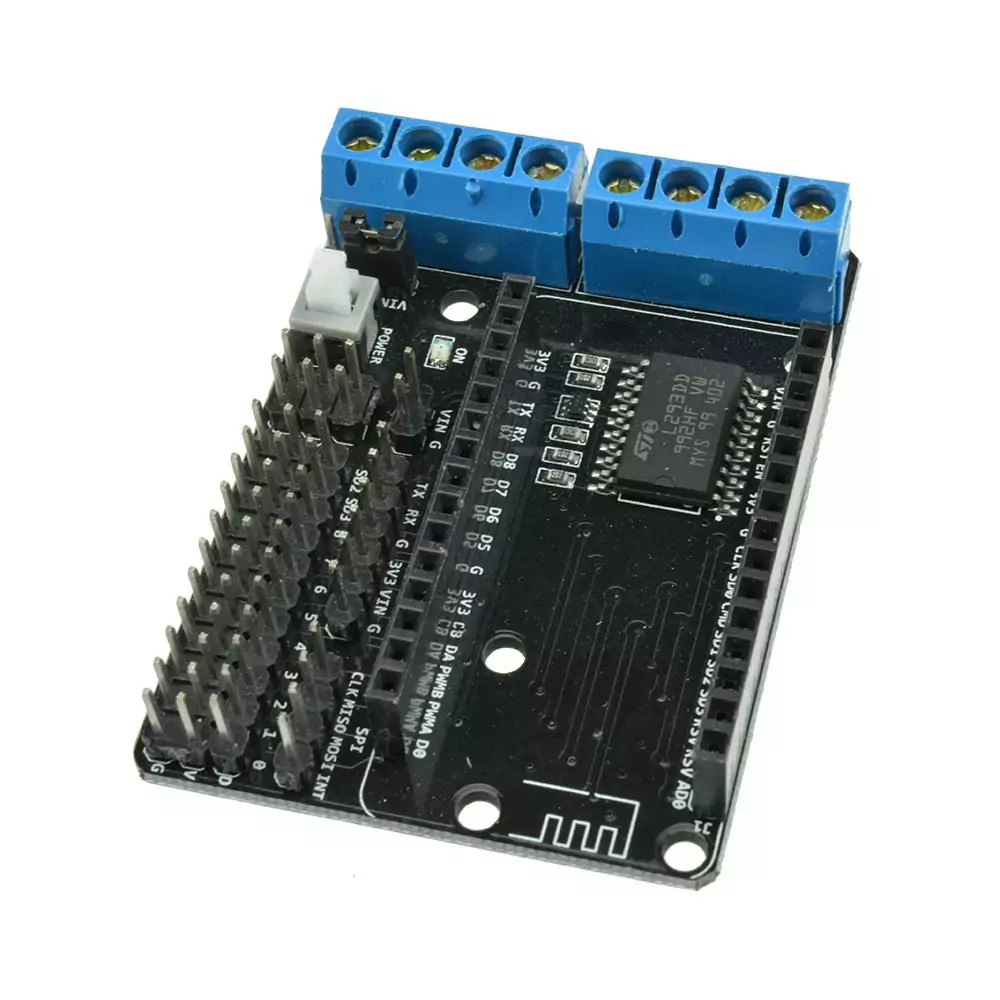

Dieses Shield ist eine Erweiterung für einen NodeMCU CP2102/CH9102X zur Steuerung von Motoren. Sie können damit z.B. Motoren über die WiFi-Verbindung des NodeMCU steuern. Es ist in der Lage, einen 4-Phasen Schrittmotor oder zwei DC-Motoren im bidirektionalen Betrieb anzusteuern.
Bitte beachten Sie, dass ein NodeMCU CH340 nicht auf das Board passt, da die Platine andere Abmessungen hat.
| Größe | 58 × 43 × 16,5 mm |
|---|---|
| Motorspannung (VM) | DC 4,5V – 36V, kann separat versorgt werden |
| Controllerspannung (VIN) | DC 4,5 – 9V, kann separat versorgt werden |
| Short-circuit sub | Durch Verbinden von VM und VIN kann das Board und der Motor mit der gleichen Spannung versorgt werden (4,5V bis 9V). |
| Logikstrom | ≤60mA (Vi = L), ≤22mA (Vi = H) |
| Arbeitsstrom Antrieb | ≤1,2A |
| Maximale Verlustleistung | 4 W (T = 90 ƒ) |
| Steuersignal-Eingangspegel | High: 2,3 V ≤ VIH ≤ VIN, Low: -0,3 V ≤ VIL ≤ 1,5 V |
| Betriebstemperatur | -25 bis +125°C |
| Treiber | H-Brückentreiber L293D |
| Steueranschluss | D1, D3 (A-Motor), D2, D4 (B-Motor) |
| Schalter | Ein-/Ausschalter auf dem Board |
